在SMT貼片加工廠中，AOI（自動光學檢測儀）是一項至關重要的檢測設備。 AOI通常位于回流焊之后，被稱為爐后AOI。但隨著電子產品的不斷進步，許多產品需要在回流焊之前進行AOI檢查，即爐前AOI。爐前AOI的配置并非必需，而是根據產品類型和工藝需求來決定。

爐前AOI的主要作用體現在以下幾個方面：

1. 檢查屏蔽蓋下的貼裝質量。在現代電子產品中，特別是智能手機行業，大量使用屏蔽蓋來保護內部電路和電子元件。由于屏蔽蓋的存在，爐后AOI難以檢測到其下的電子元件貼裝情況。因此，爐前AOI的引入能夠提前檢測屏蔽蓋下的元件貼裝品質，從而提高產品的整體品質。

2. 檢測缺件、漏件。由于貼片機的操作誤差或拋料現象，可能會導致部分焊盤上沒有貼裝到電子元件。爐前AOI能夠及時發現這些問題，相較于爐后檢測，提前發現問題點，使得維修處理更為便捷。

3. 檢測錯件。在貼片過程中，有時會出現吸取和貼裝錯誤，導致元件被放置在錯誤的位號上。爐前AOI的檢測能夠及時發現這種錯誤，相較于爐后焊接后再進行維修，處理更為方便。

4. 檢測反件。貼片機在貼裝過程中可能會出現元件貼反的情況。爐前AOI能夠提前發現這一問題，相較于爐后焊接后再進行融錫處理，處理更為簡便。

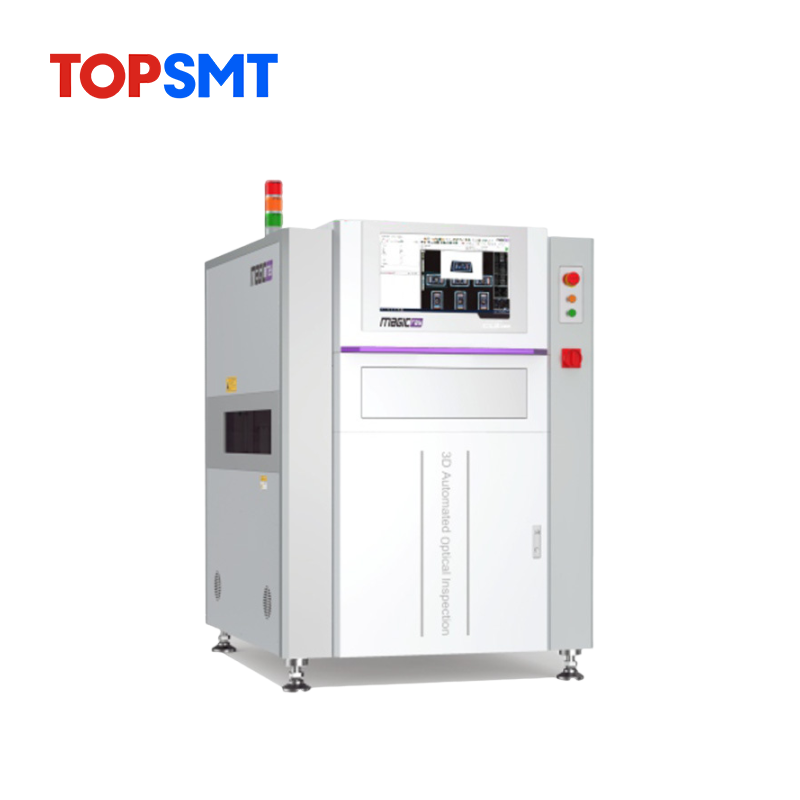

AOI的自動光學檢測技術不僅提高了產線的產能效率，還大大提升了產品品質。通過相機掃描、照射采集圖像，并結合算法分析與OK板比對，AOI能夠迅速發現不良板，為生產過程中的質量控制提供了有力保障。


深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

INOTIS印刷機、 奔創 PEMTRON SPI

松下貼片機 、富士貼片機 、西門子貼片機

奔創 PEMTRON AOI、Heller回流焊

等整條SMT生產線設備，以及零配件、服務和解決方案。
