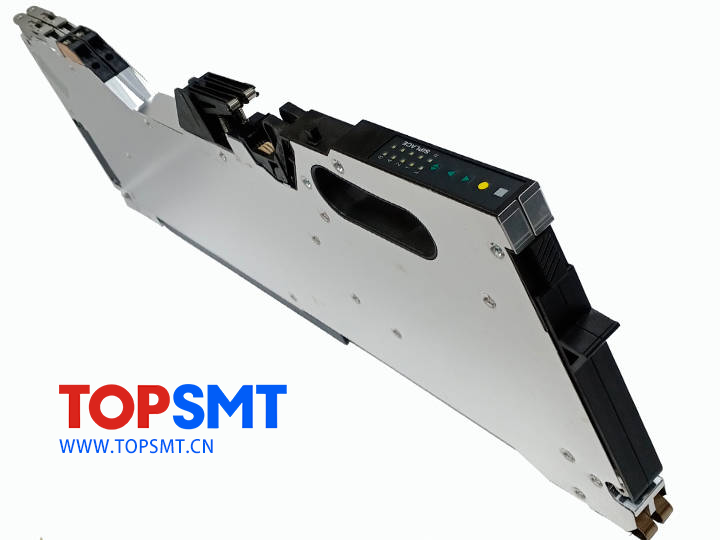

1. 帶式送料器（Tape Feeder）

是貼片機送料器中最常用的標準送料器。其傳統結構方式包括輪式、爪式、氣動式和多間距電動式。帶式送料器已經發展為高精度電動式，與傳統結構方式相比，其傳送精度更高、送料速度更快、結構更加緊湊，性能更穩定，從而大大提高了生產效率。

帶狀料的基本寬度有8mm、12mm、16mm、24mm、32mm、44mm和52mm等多種類型，而間距則有2mm、4mm、8mm、12mm和16mm等多種選擇。此外，卷軸的直徑尺寸有7 in和13 in兩種。

  1. 托盤式送料器（Tray Feeder）

可以分為單層結構和多層結構。單層托盤式送料器是直接安裝在貼片機送料器架上，會占用多個槽位，適用于托盤式料不多的情況。多層托盤式送料器則有多層自動傳送托盤，其占用空間小，結構緊湊，適用于托盤料比較多的情況。這種送料器的盤裝元器件多為各種IC集成元件元件。

使用托盤式料時，需注意保護大管角外露元器件，以防在運輸和使用中造成機械和電性能的損壞。在托盤中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件時，托盤尺寸可以達到150mm x 330.2mm，高度25.4mm。托盤式送料器不僅可以供給貼片機拾取元器件，還可以作為貴重元器件的勢拋料站。

3. 管式送料器（Tube Feeder）

這種送料器通常使用振動送料器來保證管中元器件不斷進入貼片頭吸取位置，一般PLCC和SOIC是用這種方式來供料的。管式供料器對元器件引腳保護作用好，但穩定性和規范性較差，生產效率也較低。

4. 散料盒式送料器，振動飛達（Stick Feeder）

其工作方式是將元器件自由地裝入成型的塑料盒或袋內，通過用振動式送料器或送料管把元器件依次送入貼片機。這種方式通常適用于MELF和小外形半導件元器件，只適用于無極性矩形和柱形元器件，而不適用于極性元器件。特點：振動飛達比較貴。

5. 振動盤 （Vibration Feeder）

是特殊飛達，需要定制，目前國產的做得比較好。
