在SMT生產過程中，鑒于貼片機的貼裝速度重要性，很多貼片機廠家都在千方百計的提升貼片機速度，就目前托普科實業小編了解的一些，大致提高貼片機速度的方法主要分為以下幾種：

提高貼片機速度的方法

一、貼片機的結構改進

采用雙軌道，這樣可以實現一軌道上進行PCB貼片，另一軌道送板，這樣就減少了PCB輸送時間及貼裝頭待機停留時間。



多貼裝頭組合技術

現在有雙頭和田四頭等結構拱架式結構采用兩端同時驅動，防止懸臂梁的效應，減少機械穩定時間。



組合式（或模組式）多單元結構，強調單位面積貼裝速度。



二、貼裝頭與吸嘴技術

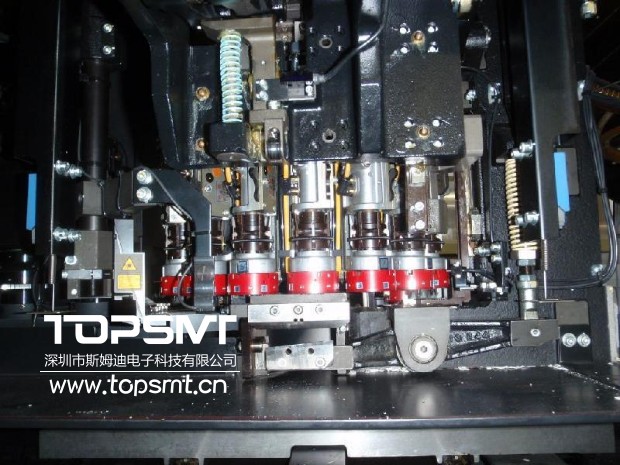

閃電貼裝頭

多吸嘴結構一個貼裝頭上多達30個吸嘴，穩定性高、應性強，能夠貼裝從0⒛1及01005元件到30毫米×30毫米QFP元件；



三、運動驅動和線性電動機技術

利用模糊控制技術，在運動過程中分三段控制，即“慢、快、慢”，呈“S”型變化，從而使運動變得既“柔和”，又快速。



利用高定位精度及高重復精度，并具有高速度與高加速度，可快速穩定（可達55ms），工作電流小，可實現高精度控制的專利線性電動機。



四、快速檢測技術

激光與CCD應用配合

雙照相機——片式元件和大尺寸IC分別檢測，能快速圖像采集和轉換電路。



五、供料器技術

智能化供料器的供料方式，能縮短元件更換時問及人工錯誤。能不停機換料、雙帶供料器、供料器容量大，有的貼片機可以達到256個8毫米供料器容量，可高效散裝供料。

提高貼片機速度的方法

六、軟件技術

各種形式的PCB文件，直接優化生成貼片程序文件，減少人工編程時問，適合機器故障自診斷系統和大生產綜合管理系統，能智能化操作系統。



關于提高貼片機速度的方法就講解到這里了，托普科實業提醒：選擇SMT相關設備一定要找有實力的企業，深圳托普科實業有限公司是一家專業的SMT/AI設備供應商，公司專注于提供SMT/AI設備、零件、服務及解決方案，如需要更多SMT整線解決方案的詳細信息請關注我們的微信公眾號：smt貼片機
