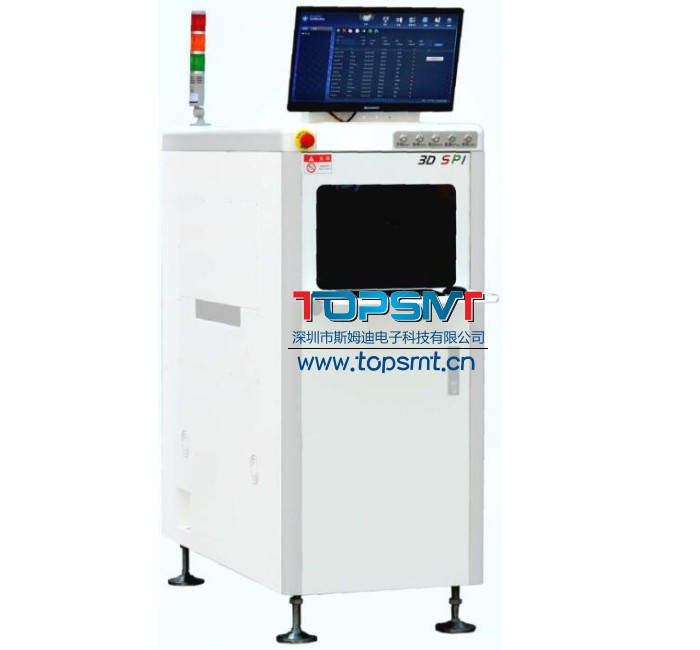

TOP 8060 在線式 3D SPI錫膏測厚儀
TOP
8060 在線式 3D SPI錫膏測厚儀產品參數：
設備檢測能力參數：
設備型號：TOP 8060
PCB厚度范圍：0.6~5.0mm
PCB板重：5.0 Kg
PCB允許元件高度：上：10mm，下：25mm
PCB工藝邊寬：3mm
最小測量大?。?/span>80*80um
最小PCB尺寸：50mm*50mm
最大PCB尺寸：410*350mm
適應最小元器件：01005
檢測不良類型：少錫、拉尖、短路、偏移、坍塌、面積、體積
光學系統
檢測原理：彩色矢量邊界測量方法
相機品牌：德國 IDS
相機像素：5M Pixel
黑白圖像：有
彩色圖像：有
FOV尺寸：29.5mm
光學分辨率：11.8um
光源數量：3光源
軟件部分
軟件語言：中、英文
編程模式、數據輸入類型：GerberData 274D/274X、設備掃描圖片編程
離線編程軟件：標配
SPC數據采集分析&制程監控軟件：標配標準版SPC
硬件部分
機架結構：整體鑄造
軌道模式：?jiǎn)诬?/span>/前固定
X-Y 機構：整體鑄造、絲桿、導軌
導軌寬度調整方式：手動/電動
PCB定位及夾緊方式：上定位，氣缸夾緊
導軌高度：880-920mm
PCB傳輸方向：標配左向右
電腦部分
電腦主機：聯想專業主機 i7 CPU
內存容量：8G
硬盤容量：1TB
操作系統：Windows 7 64位
顯示器：22' LCD (1920X1080)
設備需求條件
設備尺寸（W*D*H）：620*1310*1500mm
電源功率：1000VA
工作氣壓：0.5mpa
設備重量（Kg）：1100kg
設備服務
軟件升級服務：終身免費升級
保修期限：整機一年保修
光學系統保固年限：光學系統保用10年
培訓服務：保修期內免費培訓，保修期外到原廠培訓免費
服務支持：7x24,1小時內響應
保修期內：配件、服務免費
保修期外：配件按采購價格收費，服務工程差旅費另計
備品倉庫：深圳、蘇州備品倉庫
