軸向運動控制板作為工業自動化設備的核心組件，廣泛應用于數控機床、機器人、精密儀器等高精度運動控制領域。隨著工業4.0和智能制造的快速發展，市場對控制板的性能要求呈現以下趨勢：

高密度設計：集成MCU、驅動芯片、傳感器接口等模塊

信號完整性：需滿足高頻PWM信號傳輸（≥1MHz）

環境適應性：-40℃~125℃寬溫工作能力

零缺陷要求：航空航天級產品不良率＜50DPPM

一、全流程解決方案設計

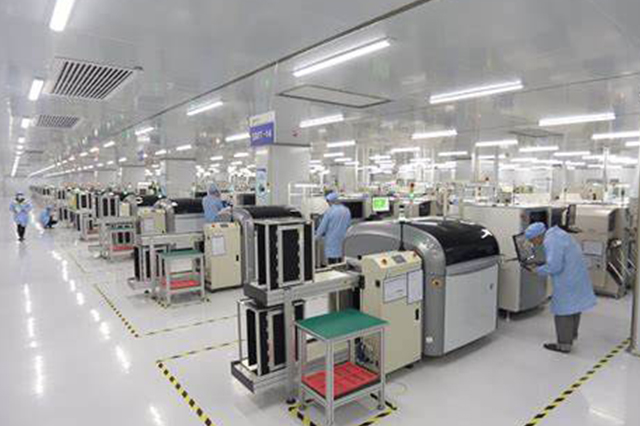

1. 智能化產線配置

工序 設備選型 關鍵技術指標

印刷 現貨DEK Horizon 03iX 重復精度±12.5μm

貼裝 現貨ASM SIPLACE  TX2i 0201元件CPK≥1.67

回流 現貨Heller 1936 MK7 氮氣氧含量＜500ppm

檢測 現貨Pemtron 3D AOI 25μm分辨率

2. 工藝控制要點

焊膏印刷：采用階梯鋼網（局部0.1mm減?。?

溫度曲線：實施RSS型曲線，220℃以上維持40±2s

元件貼裝：QFN器件貼裝壓力控制在3.5N±0.2N

三防處理：選擇性噴涂厚度30-50μm

二、關鍵技術創新

1. 微焊點成型技術

開發SnAgCu+Ni復合焊膏體系

實現直徑200μm焊點IMC層厚度控制（2-4μm）

剪切強度提升30%至45MPa

2. 動態補償系統

應用激光實時測距補償貼裝高度

解決大尺寸PCB（400×300mm）翹曲影響

貼裝偏移量從±35μm降至±15μm

3. 數字孿生質量監控

建立熱力學仿真模型預測焊接缺陷

AOI數據與MES系統實時交互

不良品追溯時間縮短至15秒

三、特殊場景應對方案

1. 混合組裝工藝

通孔連接器采用選擇性波峰焊

開發雙軌道異步生產模式

換線時間壓縮至18分鐘

2. 高可靠要求場景

實施真空回流焊接工藝

增加HALT可靠性測試環節

100%通電老化測試（72h@85℃）

本解決方案通過工藝創新與智能制造的深度結合，為軸向運動控制板制造提供從設計到交付的全生命周期保障，助力客戶在高端裝備制造領域建立核心競爭力。
