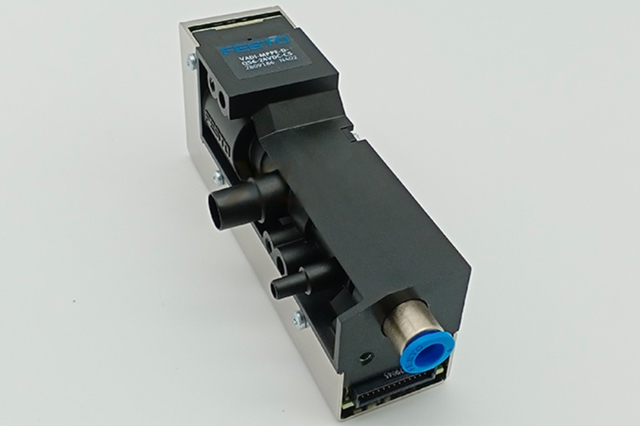

西門子貼片機 Siplace X4iS作為高精度電子組裝設備的核心機型，其貼片頭的性能直接決定了貼裝效率與精度。其中，IC頭真空發生器是貼片頭實現元件拾取與放置的關鍵組件，其設計融合了高效能、低噪音與智能化控制的特點。以下從結構、功能及工作邏輯角度對其真空系統進行詳細解析。

1.真空發生器核心結構與功能

IC頭真空發生器通過單噴嘴設計實現真空吸附功能，其核心功能包括：

真空生成：利用壓縮空氣（進口壓力5.1巴）通過文丘里效應快速產生真空，吸附力可穩定拾取各類IC元件（如QFP、BGA等）。

吹氣釋放：通過電磁閥切換氣路，關閉真空后向噴嘴注入壓縮空氣，確保元件精準脫離吸嘴。

氣路優化：采用緊湊型氣路設計，減少壓力損失，確保真空響應時間≤10ms，適配高速貼裝需求。


2.關鍵組件與技術特性

2.1消聲降噪設計

下行氣路消聲器：集成于真空發生器排氣路徑，通過多孔吸音材料與氣路擴容結構，將排氣噪音降低至**＜65dB(A)**，符合現代工廠環保標準。

動態氣流調節：消聲器內置阻尼結構，平衡氣流波動，避免因壓力突變導致的元件滑移風險。

2.2電磁閥智能控制

雙功能電磁閥：安裝于真空發生器上方，由PLC信號直接驅動，實現真空與吹氣模式的毫秒級切換。

節能模式：非工作周期自動關閉氣源，降低能耗（典型功耗＜5W）。

2.3壓力監控與反饋

進口壓力傳感器：實時監測5.1巴氣源穩定性，壓力波動超過±0.2巴時觸發報警，避免因供氣異常導致的貼裝失效。

真空度閉環控制：通過負壓傳感器動態調節文丘里管氣流，確保吸附力始終適配元件重量（支持0.1~5N可調范圍）。


3.工作流程與邏輯控制

拾取階段：

貼片頭Z軸下降至元件表面，觸發光學或壓力傳感器信號。

電磁閥開啟真空通道，噴嘴生成真空吸附元件。

真空度達到閾值后，設備確認拾取成功并執行抬升動作。

放置階段：

貼片頭運動至PCB目標位置，Z軸二次下壓貼合焊盤。

電磁閥切換至吹氣模式，壓縮空氣瞬間釋放元件，同時吹掃吸嘴殘留碎屑。

真空傳感器歸零后，系統進入下一貼裝循環。


4.優勢與維護要點

4.1核心優勢

高可靠性：模塊化設計降低故障率（MTBF＞10,000小時），支持熱插拔更換。

兼容性：適配0.3×0.15mm至45×45mm元件尺寸，滿足多樣化生產需求。

智能化診斷：通過SiplacePro軟件實時監測真空曲線，預判吸嘴堵塞或氣路泄漏。

4.2維護建議

定期清潔：每周使用無水乙醇清潔噴嘴內部，防止助焊劑結晶堵塞。

消聲器檢查：每500小時檢查消聲器透氣率，確保排氣順暢。

氣源管理：前端配置油水分離器，避免冷凝水腐蝕文丘里管。


SiplaceX4iS的IC頭真空發生器通過精密的氣路設計與智能化控制，實現了高速、高精度貼裝與低噪音運行的平衡。其模塊化結構及完善的診斷功能，顯著提升了設備綜合效率（OEE），是精密電子制造中不可或缺的關鍵技術模塊。
