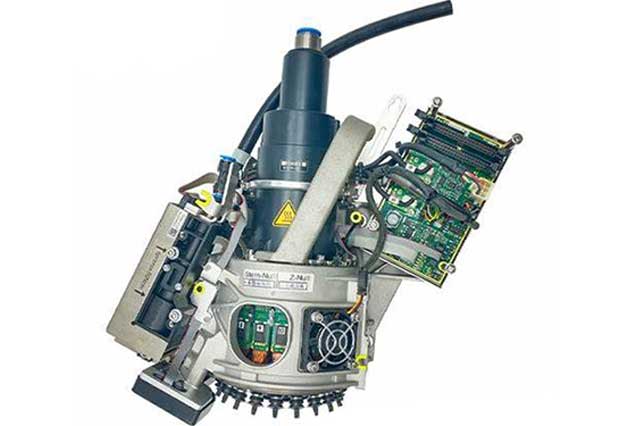

SIPLACE TX系列CPP貼片頭真空系統功能概覽
發布時間：2024-08-13 16:58:43 分類： 新聞中心 瀏覽量：40
SIPLACE TX系列CPP貼片頭真空系統由兩個主要部分組成：
拾取/貼片回路：拾取與吸持元件的真空，用于貼片的吹氣
保持回路：當元件在吸嘴上，不在拾取位置時，吸持元件
拾取回路（真空）
-
真空分配器 (4.8 -5.0 bar)
-
Z 軸收縮裝置
-
冷卻系統 X 軸電機的空氣
-
段位器
-
拾取/貼片回路
-
保持回路
-
平滑的分配板盤
-
中間分配器板
-
MHCU
-
拾取過程中，吸嘴上的真空達到最大。
-
通過壓力控制閥測量真空/吹氣值。
拾取/拋料回路（吹氣）
拾取/貼片回路通過平滑的分配板盤與保持回路相連。
調壓閥可在拾取/貼片回路中實現最大真空與最大吹氣之間的無限次調整。
