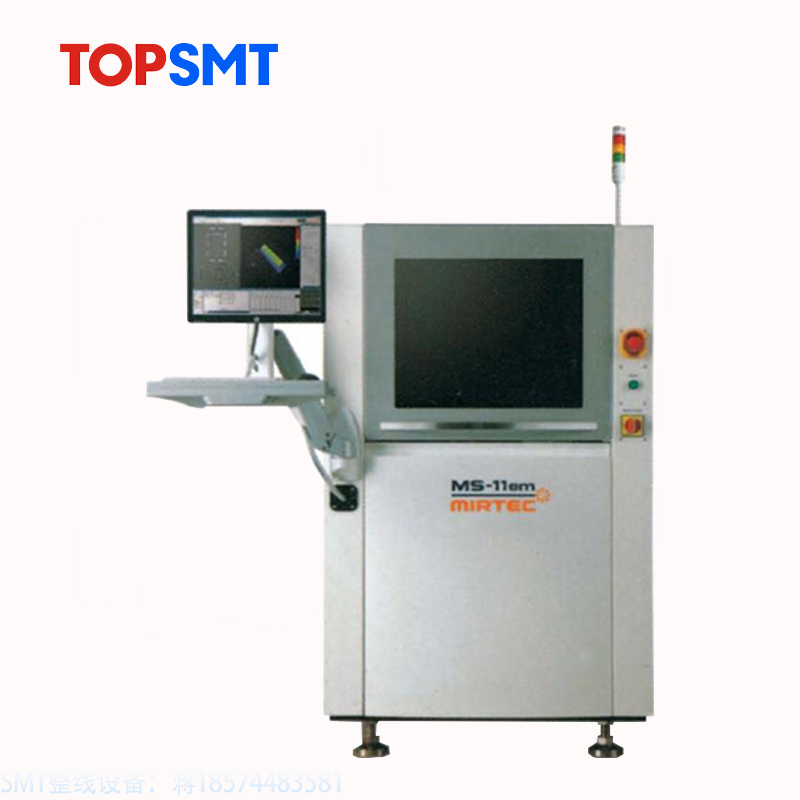

MS-11EM-SPI在線錫膏檢測儀


SPI全稱Solder Paste Inspection System，是一種利用非接觸式三次元測量原理來對錫膏進行檢測的系統。它主要應用于電子制造業中，能夠?qū)﹄娮釉骷暮附舆^(guò)程中的錫膏進行高精度、高速度的檢測。

三次元測量技術的歷史可以追溯到1968年，當時日本三豐公司推出了二次元游標讀取方式的A1形坐標測定儀。接著在1974年，英國Roll.Royce公司推出了全方位接觸式的探針，逐漸發展成為數位式三次元坐標測量機，并結合數控床臺及其他測量方式（如光學），發展至今的三次元測量系統。

SPI采用的是非接觸式三次元測量?jī)x，利用LED或激光光源，經過聚光透鏡直射待測工件，反射的光線經由感測器可以偵測得到位置坐標值。Koh Young、Cyber Optics采用的是LED條紋光，TRI、GSI則采用的是激光光源。

SPI的檢測原理是將待測工件的圖像采集下來，與標準圖像進行比較，通過計算圖像的差異，得出錫膏的缺陷情況。具體來說，SPI會將待測工件分成若干個區域，對每個區域進行圖像采集和分析，通過計算圖像中的亮度、顏色、形狀等特征參數，來判斷錫膏的質量是否符合標準。

SPI作為一種高精度、高速度的檢測系統，已經成為電子制造業中不可或缺的一部分。它可以大大提高電子元器件的生產效率和質量，保障電子產品的穩定性和可靠性。


深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

INOTIS印刷機、 奔創 PEMTRON SPI

松下貼片機 、富士貼片機 、西門子貼片機

奔創 PEMTRON AOI、Heller回流焊

等整條SMT生產線設備，以及零配件、服務和解決方案。
