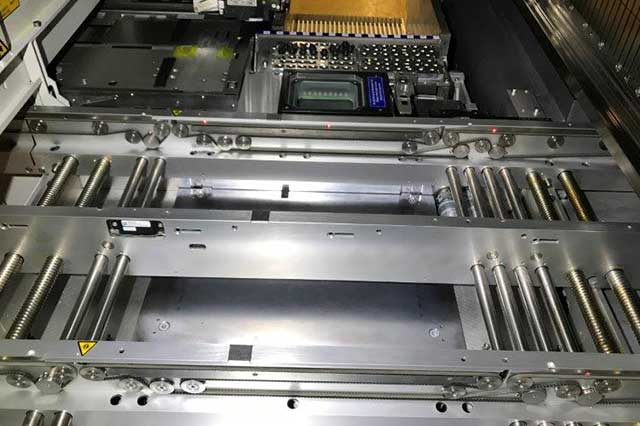

ASM TX貼片機整個傳送導軌包括輸入部分（410 mm）、貼片部分（PA, 380 mm）和輸出部分（210mm），傳送導軌支持異步和同步雙軌道模式和I貼片模式。傳送導軌支持以下高度：900、930和950 mm，標準高度為930 mm。PCB 傳送導軌之間的通信由 SMEMA或SIEMENS接口（可選）提供。

ASM TX貼片機基板識別

印刷板識別由光纖傳感器（包括由發射器和接收器組成的控制單元）監控。

每個軌道在輸入、PA 和輸出部分有 3 組光纖傳感器。

每個軌道在 PA 中至少有一個激光束傳感器。

作為可選部件，第二個光纖傳感器可以使 PA 區停兩塊印刷板。


ASM TX貼片機停止在貼片區的印刷板

PCB 到達貼片區域時，通過光束中斷可以檢測到 PCB，這時傳送導軌皮帶的速度會降低。

大約100 毫秒后，激光傳感器識別緩慢到達的印刷板的前邊，然后印刷板將停止。


ASM TX貼片機僅適用于帶真空支撐工具的貼片機

PCB 到達貼片區域時，通過真空支撐工具上光束的中斷可以檢測到 PCB。

當 PCB 到達貼片機軟件所定義的位置（“Offset PCB sensor backwards”值）時，傳送導軌皮帶更改其方向，PCB 向后移動并停止。

然后，升降臺（板）提升，真空打開。當達到真空值時，即可啟動貼片工藝。


ASM TX貼片機板子夾緊

印刷板停止時，升降臺（板）被升降電機升起，并夾住印刷板。

使用傳送導軌皮帶電機的電流和編碼器系統檢查夾緊狀態。此功能由傳送導軌控制板完成。

PCB 板被軌道系統的固定夾緊裝置，由底部往上夾緊。
