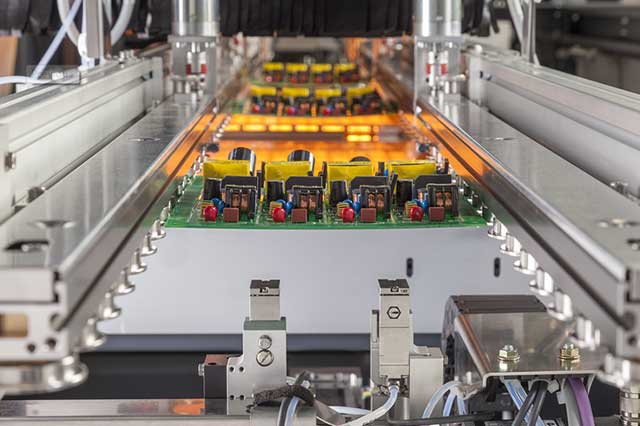

在電子制造領域，回流焊是一種關鍵的焊接技術，廣泛應用于表面貼裝技術（SMT）中?；亓骱高^程涉及對PCB（印刷電路板）上的焊錫膏進行加熱，使其熔化并與元器件引腳和焊盤形成可靠的電氣連接。這一過程中，溫度的控制對于焊接質量和器件性能至關重要。本文將探討回流焊溫度與器件焊接溫度之間的關系。

回流焊溫度曲線
回流焊過程通常分為四個主要溫度區：預熱區、恒溫區、回流區（再流區）和冷卻區。每個區域的溫度設置和持續時間對焊接質量都有顯著影響。

1、預熱區：此區域的主要目的是使PCB和元器件預熱，同時蒸發焊錫膏中的溶劑和氣體，并潤濕焊盤和引腳。預熱區的溫度一般從室溫逐漸升至130℃至190℃，時間約為80至120秒。預熱過程有助于防止PCB和元器件因突然受熱而損壞。

2、恒溫區：恒溫區繼續對PCB和元器件進行預熱，確保它們達到穩定狀態，為進入回流區做準備。溫度范圍通常在150℃至200℃之間。

3、回流區（再流區）：這是回流焊過程中的核心區域，焊錫膏在此區域達到熔化狀態，并與焊盤和引腳形成焊接接點。峰值溫度一般設定在220℃至260℃之間，具體取決于焊錫膏的類型和元器件的耐熱性。峰值溫度過高或時間過長可能導致元器件和PCB熱損傷，而溫度過低或時間過短則可能導致焊接不充分。

4、冷卻區：冷卻區使焊點迅速凝固，完成焊接過程。冷卻速率應適中，以避免焊點內部產生應力或晶粒粗大。


器件焊接溫度
不同類型的電子元器件在焊接時需要遵循不同的溫度規定，以確保其正常工作和長期穩定性。這些溫度規定通常基于元器件的耐熱性、封裝類型以及焊錫膏的熔點。

1、表面貼裝元器件（SMD）：如貼片電阻、貼片電容等，一般建議焊接溫度控制在230°C至260°C之間，焊接時間通常在幾秒鐘到十幾秒鐘不等。

2、插件式元器件：如晶體管、二極管等，焊接溫度一般在200°C至250°C之間，焊接時間也應控制在幾秒鐘到十幾秒鐘之間。

3、集成電路（IC）：大多數IC的焊接溫度在200°C左右，但具體溫度應根據IC的規格書來確定。焊接時間一般在幾秒鐘到數十秒鐘之間。

4、LED：LED的焊接溫度一般在200°C至260°C之間，具體取決于LED的封裝類型和材料。焊接時間應控制在幾秒鐘到十幾秒鐘之間，以避免損壞LED芯片。


關系分析
回流焊溫度與器件焊接溫度之間的關系體現在以下幾個方面：
1、峰值溫度匹配：回流焊的峰值溫度應高于焊錫膏的熔點，以確保焊錫膏完全熔化并與焊盤和引腳形成良好的焊接接點。同時，峰值溫度必須低于元器件的最高允許溫度，以避免熱損傷。

3、時間控制：焊接時間的長短也影響焊接質量。時間過短可能導致焊接不充分，而時間過長則可能導致元器件和PCB熱損傷。因此，需要根據元器件的類型和焊接條件來精確控制焊接時間。

3、溫度曲線優化：通過優化回流焊的溫度曲線，可以實現更高效的焊接過程并提高焊接質量。例如，適當延長預熱時間和恒溫時間可以確保PCB和元器件充分預熱，避免突然受熱導致的損壞；而合理的冷卻速率則可以減少焊點內部應力和晶粒粗大的問題。


綜上所述，回流焊溫度與器件焊接溫度之間存在密切的關系。通過精確控制回流焊過程中的溫度和時間參數，可以確保焊接質量并保護元器件的性能和可靠性。
